1280x1024/640x512 Sieť a digitálny výkon s dvojitým výstupom SWIR Camera Modul
Špecifikácia
Model | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Snímač | Snímač obrazu | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Efektívne pixely | Približne 1,34 MP | Približne 0,34 MP | |
| Veľkosť pixelov | 5 μm | ||
Šošovka | Vlnová dĺžka reakcie | 1000 ~ 1700nm | |
| ICR | Podpora 2 režimy: široké pásmo: 1000 ~ 1700narrow Band: 1450 ~ 1700nm | ||
| Ohnisková vzdialenosť | 17 mm ~ 510 mm, 30x Optický priblíženie | ||
| Otvor | F2.8 ~ f5.5 | ||
| Zorné pole | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Zaostrená vzdialenosť | 1 m ~ 10 m (široký ~ tele) | ||
| Priblíženie | Približne 7s (optické široké ~ Tele) | ||
Video | Kompresia | H.265/H.264/H.264H/MJPEG | |
| Rozlíšenie | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Bitová rýchlosť | 32 kb / s ~ 16 Mbps | ||
| Audio | AAC / MP2L2 | ||
| Video LVDS | 25/30/50/60fps@2MP (1920 × 1080) | ||
Sieť | Ukladanie | TF karta (256 GB), FTP, NAS | |
| Protokol siete | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Podporovať | ||
| Aktualizácia firmvéru (LVD) | Môže firmvér inovovať iba cez sieťový port | ||
| Všeobecné udalosti | Pohyb, manipulácia, karta SD, sieť | ||
| Ivs | Tripwire, detekcia krížových plotov, vniknutie, opustený objekt, rýchly - pohyb, detekcia parkovania, odhad zberu davu, chýbajúci objekt, detekcia prepadnutia. | ||
| Zníženie hluku | 2d/3D | ||
| Expozícia | Manuálne, automatické, priorita clony, priorita uzávierky | ||
| Kompenzácia | Podporovať | ||
| Rýchlosť uzávierky | 1/1 ~ 1/30000s | ||
| Režim | Automatické/manuálne/polotomato | ||
| Elektronický defog | Podporovať | ||
| Redukcia tepelného zákalu | Podporovať | ||
| Pliesť | Podporovať | ||
| Eis | Podporovať | ||
| Digitálny priblíženie | 16x | ||
| Externá kontrola | Ttl | ||
| Rozhranie | 4pin Ethernet Port, 6pin Serial & Power Port, 5pin zvukový port.30pin LVDS | ||
| Komunikačný protokol | Sony Visca, Pleco D/P | ||
| Prevádzkové podmienky | - 30 ~+60 ° C/20%~ 80%RH | ||
| Ukladacie podmienky | - 40 ~+70 ° C/20%~ 95%RH | ||
| Napájanie | DC 12V | ||
| Spotreba energie (TBD) | Avg: 6w; Max: 11w | ||

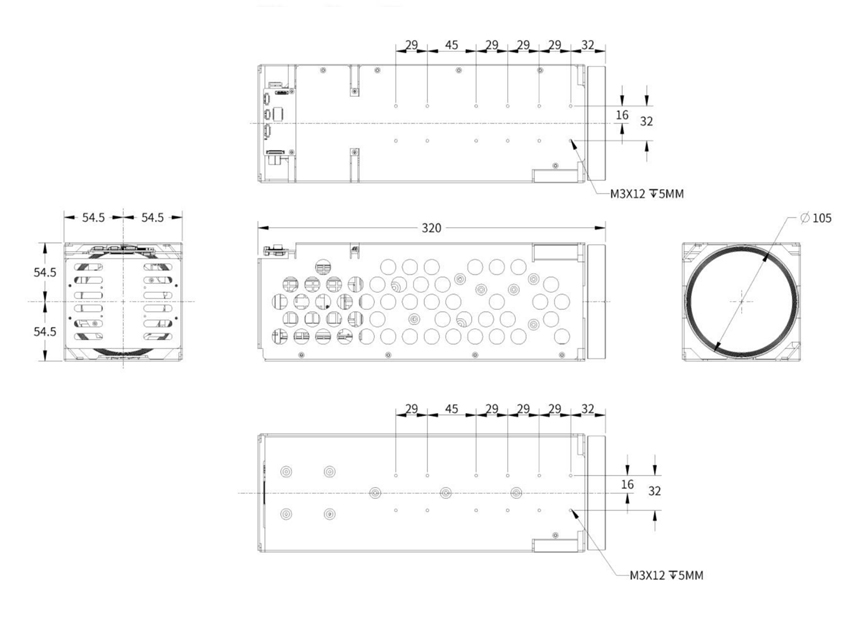

| Rozmery (l*w*h) | Približne 320 mm*109 mm*109 mm | ||
| Váha | 3,1 kg | ||
Sieťové rozhranie
| Typ | Číslo kolíka | Názov kolíka | Opis |
| J2_4Pin Ethernet rozhranie | 1 | Ethrx - | Adaptívny port Ethernet, Internet RX - |
| 2 | Ethrx+ | Adaptívny ethernetový port, internet RX+ | |
| 3 | Ettx - | Adaptívny port Ethernet, Internet TX | |
| 4 | Ettx+ | Adaptívny ethernetový port, internet TX+ | |
| Rozhranie J3_6Pin Power & UART | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | Rxd1 | TTL úroveň 3,3V, protokol Pelco | |
| 4 | Txd1 | TTL úroveň 3,3V, protokol Pelco | |
| 5 | Rxd0 | TTL úroveň 3,3V, protokol Visca | |
| 6 | Txd0 | TTL úroveň 3,3V, protokol Visca | |
| J1_5Pin Audio rozhranie | 1 | Audio_out | Audio out (line out) |
| 2 | GND | GND | |
| 3 | Audio_in | Zvuk v (riadok in) | |
| 4 | GND | GND | |
| 5 | NC | NC |
Rozhranie LVDS
| Prístav | Počet | Názov kolíka | Opis |
| J4_30pin LVDS rozhranie (podobné digitálnemu rozhraniu Sony 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | Výstup DC (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL Level 3.3V, protokol Visca, to isté pre TXD0 na porte J3_6pin. Ale nemôže sa pripojiť súčasne. | |
| 19 | Uart1_rx | TTL Level 3.3V, protokol Visca, to isté ako RXD0 na porte J3_6pin. Ale nemôže sa pripojiť súčasne. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
