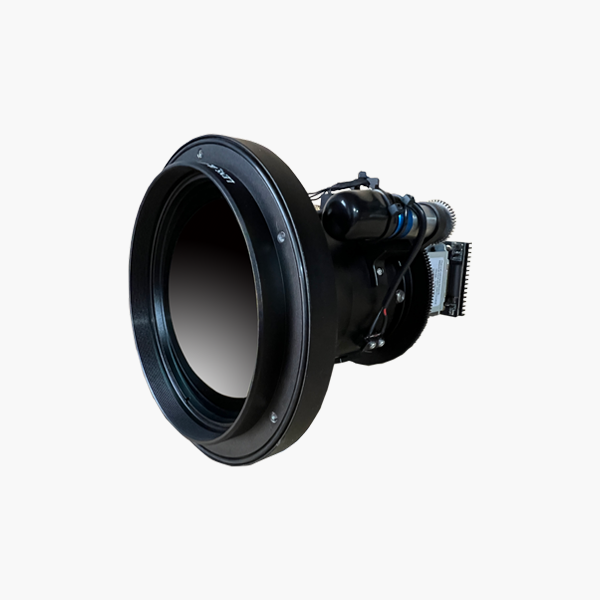

Modul tepelnej sieťovej kamery 640 x 512 s motorizovaným objektívom 30 ~ 180 mm (30 ~ 120 mm)
|
Model |
SG-TCM06N2-M30180 |
SG-TCM06N2-M30120 |
|
|
Senzor |
Obrazový snímač |
Nechladený mikrobolometer VOx |
|
|
Rozlíšenie |
640 × 512 |
||
|
Frame Rate |
50 Hz |
||
|
Pixel Pitch |
12 μm |
||
|
Spektrálny rozsah |
8 ~ 14 μm |
||
|
NETD |
≤40mK@25°C, F#1,0 |
||
|
Objektív |
Náter |
DLC |
|
|
Ohnisková vzdialenosť |
30-180 mm |
30-120 mm |
|
|
Typ objektívu |
Motorizované |
Motorizované |
|
|
Optický zoom |
6x |
4x |
|
|
Digitálny zoom |
8x |
8x |
|
|
Hodnota F |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
FOV |
14,59°×11,69°~2,44°×1,96° |
14,59°×11,69°~3,67°×2,93° |
|
|
Video |
Kompresia |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Kompresia zvuku |
AAC / MP2L2 |
||
|
Snímka |
JPEG |
||
|
Rozlíšenie |
Hlavný stream: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Bitová rýchlosť videa |
4 kbps ~ 65 Mbps |
||
|
sieť |
Sieťový protokol |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Zabezpečenie siete |
Overenie používateľa, filtrovanie IP/MAC, šifrovanie HTTPS, riadenie prístupu k sieti IEEE 802.1X |
||
|
Webový prehliadač |
IE, Edge, Firefox, Chrome |
||
|
Používateľ |
Až 20 používateľov, 2 úrovne: Administrátor, Používateľ |
||
|
Skladovanie |
Micro SD/SDHC/SDXC karta (až 1TB) okrajové úložisko, FTP, NAS |
||
|
Multicast |
Podpora |
||
|
Inteligencia |
Obvodová ochrana |
Tripwire, Cross Fence Detection, Intrusion |
|
|
Analýza správania |
Opustený objekt, odstránenie objektu, rýchly - pohyb, detekcia davu, detekcia flákania, detekcia parkovania |
||
|
Udalosti |
Detekcia pohybu, oklúzia videa, zmena scény, detekcia zvuku, sieť odpojená, konflikt IP, nelegálny prístup, anomália úložiska |
||
|
Detekcia požiaru |
Podpora |
||
|
Rozhranie |
Ethernet |
4PIN ethernetový port, 10M/100M vlastné-prispôsobenie |
|
|
Alarm In/Out |
1/1 |
||
|
Zvukový vstup/výstup |
1/1 |
||
|
Ovládacie rozhranie |
1x TTL 3,3V (VISCA protokol), 1x RS485 (Pelco protokol) (TTL 3,3V voliteľné) |
||
|
Video výstup |
Sieť a CVBS |
||
|
Pseudo farba |
Biela horúca, čierna horúca, fúzia, železná červená atď. 20 možností |
||
|
Režim zaostrenia |
Auto /Manuálne / One Push AF |
||
|
Režim FFC |
Auto / Manuálne |
||
|
Nastavenie obrazu |
Jas, kontrast, ostrosť a redukcia dočasného šumu |
||
|
OSD |
Podpora |
||
|
Prevrátiť |
Podpora |
||
|
Zrkadlo |
Podpora |
||
|
Napájanie |
DC 12V, 1A |
||
|
Typická spotreba energie |
2,5 W |
||
|
Špičková spotreba energie |
7,3 W |
7,1 W |
|
|
Prevádzkové podmienky |
-30°C~+60°C/20% až 80% RH |
||
|
Podmienky skladovania |
-40°C~+70°C/20% až 95%RH |
||
|
1. úroveň ochrany objektívu |
IP67 |
||
|

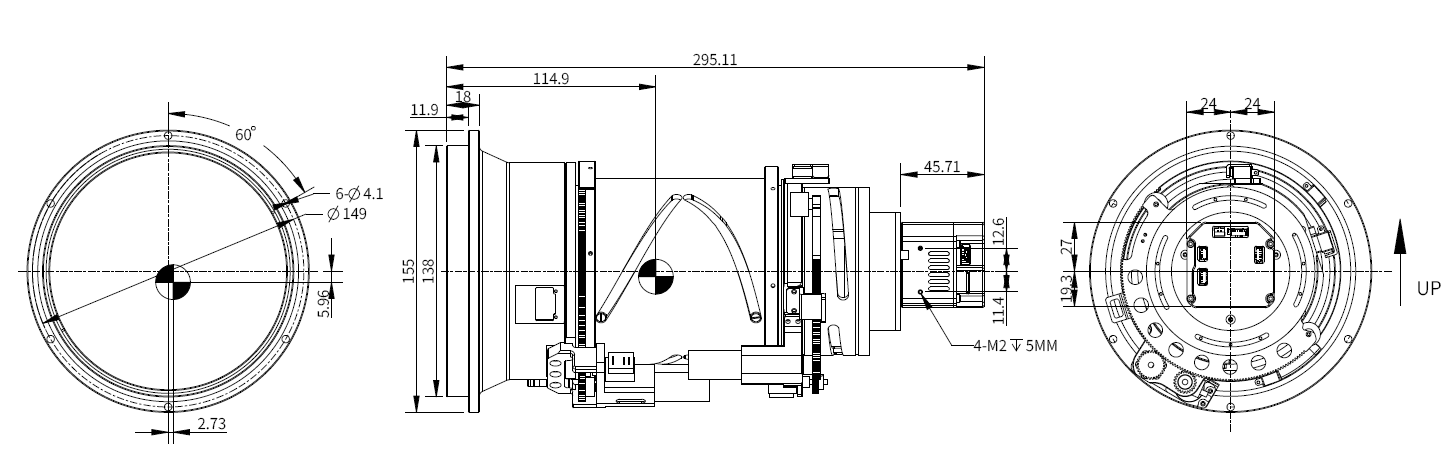

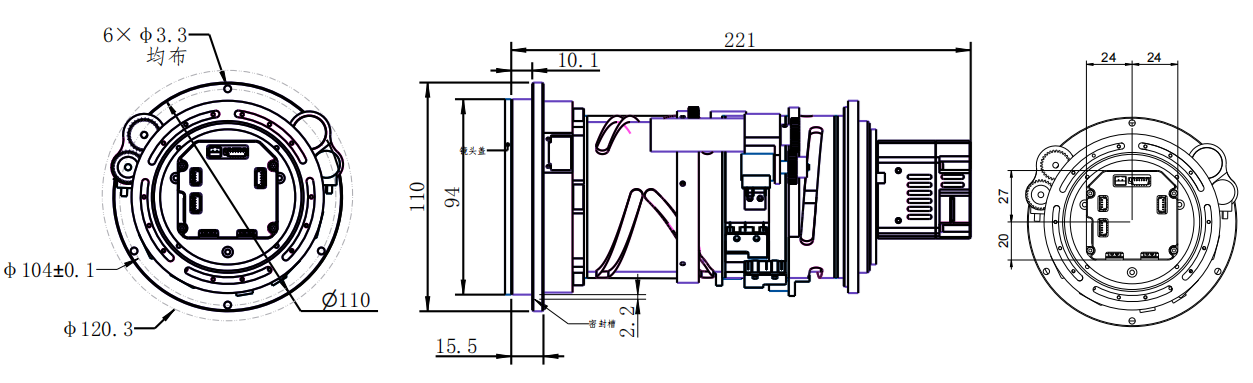

Rozmery (D*Š*V) |
Φ155 * 295 mm |
Φ110*221 mm (príruba) Φ120*221 mm (max. projekcia) |
|
|
Hmotnosť |
Pribl. 3,2 kg (vrátane krytky objektívu) |
Pribl. 1,72 kg (vrátane krytky objektívu) |
|
Vzdialenosť DRI
Cieľ: Veľkosť človeka je 1,8 m × 0,5 m (kritická veľkosť je 0,75 m), veľkosť vozidla je 1,4 m × 4,0 m (kritická veľkosť je 2,3 m); Veľkosť ohňa je 0,13 m × 0,13 m (kritická veľkosť je 0,13 m).
Vzdialenosť detekcie, rozpoznávania a identifikácie cieľa sa vypočítava podľa Johnson's Criteria.
Odporúčané vzdialenosti detekcie, rozpoznávania a identifikácie sú nasledovné:
|
Objektív |
Delect |
Rrozoznať |
Identifiky |
||||||
|
Vozidlo |
Ľudské |
Oheň |
Vozidlo |
Ľudské |
Oheň |
Vozidlo |
Ľudské |
Oheň |
|
|
30 mm |
3833 m (12 575 stôp) |
1250 m (4101 stôp) |
217 m (712 stôp) |
958 m (3143 stôp) |
313 m (1 027 stôp) |
54 m (177 stôp) |
479 m (1 572 stôp) |
156 m (512 stôp) |
27 m (89 stôp) |
|
120 mm |
15333 m (50305 stôp) |
5000 m (16404 stôp) |
607 m (1991 stôp) |
3833 m (12 575 stôp) |
1250 m (4101 stôp) |
152 m (499 stôp) |
1917 m (6289 stôp) |
625 m (2 021 stôp) |
76 m (249 stôp) |
|
180 mm |
23 000 m (75 459 stôp) |
7500 m (24 606 stôp) |
910 m (2985 stôp) |
5750 m (18 865 stôp) |
1875 m (6152 stôp) |
227 m (744 stôp) |
2875 m (9432 stôp) |
938 m (3 077 stôp) |
113 m (371 stôp) |
