12Um 640x512 USB Výstupný kompaktný tepelný modul
|
Číslo modelu |
Sg - htm06u2 - t9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Tepelný modul |
||||
|
Snímač obrazu |
Vox neocelené polia ohniskových lietadiel |
|||
|
Max. Rozlíšenie |
640 × 512 |
|||
|
Rám |
Nastaviteľné, 6 Hz až 30 Hz |
|||
|
Interval pixelov |
12 μm |
|||
|
Vlnový pás |
8 μm až 14 μm |
|||
|
NetDD |
≤ 40 mk (@ 25 ° C), F# = 1,0 |
|||
|
Objektív (ohnisková vzdialenosť) |
9,1 mm |
15 mm |
19 mm |
25 mm |
|
F číslo |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1,3 mrad |
0,8 mrad |
0,6 mrad |
0,48 mrad |
|
Zorné pole (h × v) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Zaostrovacia vzdialenosť |
2m |
5m |
7m |
8m |
|
Meranie teploty |
||||
|
Teplotný rozsah |
20 ° C ~+150 ° C a 100 ° C ~ 550 ° C |
|||
|
Presnosť teploty |
Max (± 2 ° C, ± 2%) pri okolitej teplote 25 ° C a teplota objektu nad 0 ° C |
|||
|
Teplota (na základe 0,65 x 0,65 m) |
10 m (najvzdialenejšie) |
15 m (najvzdialenejšie) |
20 m (najvzdialenejšie) |
25 m (najvzdialenejšie) |
|
Pravidlo termografie |
3 typy pravidiel merania teploty, 21 pravidiel (10 bodov, 10 regiónov a 1 riadok) |
|||
|
Výstup údajov |
Údaje o teplote 16bit |
|||
|
Zobrazenie obrazu |
||||
|
Kontrast |
Áno |
|||
|
Nastavenie jasu |
Áno |
|||
|
Palety |
15 palety farieb nastaviteľné, predvolené biele horúce |
|||
|
Režim FFC (korekcia plochého poľa) |
Auto, manuálne, externá korekcia |
|||
|
Dde |
Áno |
|||
|
Všeobecný |
||||
|
Hardvérové rozhranie |
USB2.0 FPC |
|||
|
Moc |
DC 5V ± 5% |
|||
|
Spotreba energie |
≤0,55 W |
≤0,55 W |
≤0,55 W |
≤0,65 W |
|
Vibrácie |
Vibrácie: sínusové vibrácie, 20 m/s ², 3 - osi Šok: polovičná sínusová vlna, 30 g/11 ms, 3 - os 6 - |
|||
|

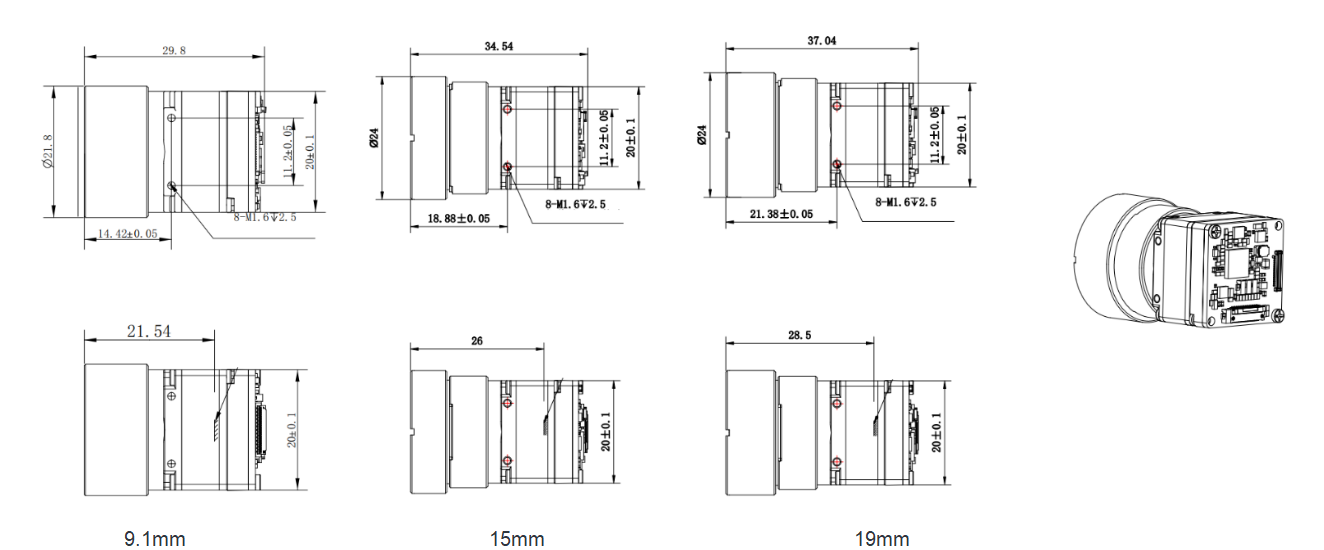

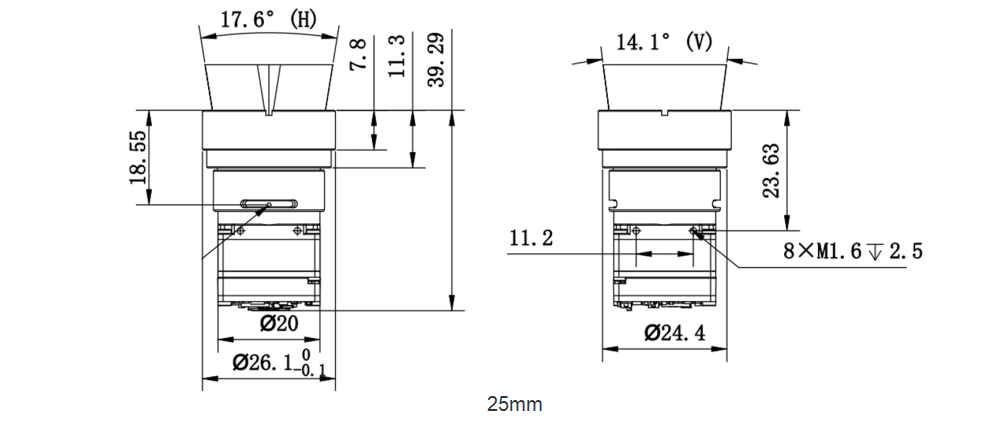

Rozmer (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37.04*20*20 mm |
39,29*20*20 mm |
|
Váha |
≤ 22 g |
≤ 28 g |
≤ 32 g |
≤ 33 g |
|
Pracovná teplota |
40 ° C ~ 70 ° C |
|||
