12UM 384x288 USB Výstupný kompaktný tepelný modul

Číslo modelu

SG - HTM03U2 - T9

SG - HTM03U2 - T15

Tepelný modul

Snímač obrazu

Vox neocelené polia ohniskových lietadiel

Max. Rozlíšenie

384 × 288

Rám

Nastaviteľné, 6 Hz až 50 Hz

Interval pixelov

12 μm

Vlnový pás

8 μm až 14 μm

NetDD

≤ 40 mk (@ 25 ° C), F# = 1,0

Objektív (ohnisková vzdialenosť)

9,7 mm

15,4 mm

F číslo

F1.0

F1.0

Ifov

1,2 mrad

0,8 mrad

Zorné pole (h × v)

26,46 ° × 19,81 °

17 ° × 12,8 °

Min. Zaostrovacia vzdialenosť

2m

5m

Meranie teploty

Teplotný rozsah

20 ° C ~+150 ° C a 100 ° C ~ 550 ° C

Presnosť teploty

Max (± 2 ° C, ± 2%) pri okolitej teplote 25 ° C a teplota objektu nad 0 ° C

Teplota

(na základe 0,65 x 0,65 m)

10 m (najvzdialenejšie)

15 m (najvzdialenejšie)

Pravidlo termografie

3 typy pravidiel merania teploty, 21 pravidiel (10 bodov, 10 regiónov a 1 riadok)

Výstup údajov

Údaje o teplote 16bit

Zobrazenie obrazu

Kontrast

Áno

Nastavenie jasu

Áno

Palety

15 palety farieb nastaviteľné, predvolené biele horúce

Režim FFC (korekcia plochého poľa)

Auto, manuálne, externá korekcia

Dde

Áno

Všeobecný

Hardvérové ​​rozhranie

USB2.0 FPC

Moc

DC 5V ± 5%

Spotreba energie

≤0,55 W

Vibrácie

Vibrácie: sínusové vibrácie, 20 m/s ², 3 - osi

Šok: polovičná sínusová vlna, 30 g/11 ms, 3 - os 6 -

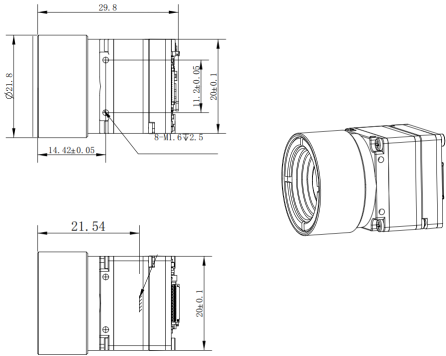

Rozmer

29,8 mm*20 mm*20 mm

29,8 mm*20 mm*20 mm

Váha

≤ 22 g

≤ 22 g

Pracovná teplota

40 ° C ~ 70 ° C
